▶ 电能表参数

1. 电能表类型：全电子式电能表

2. 精度：B级

3. 外壳：阻燃塑料外壳

4. 尺寸：壁挂式：221.4*146.4*69.5mm

▶ 综合介绍

（一）概述

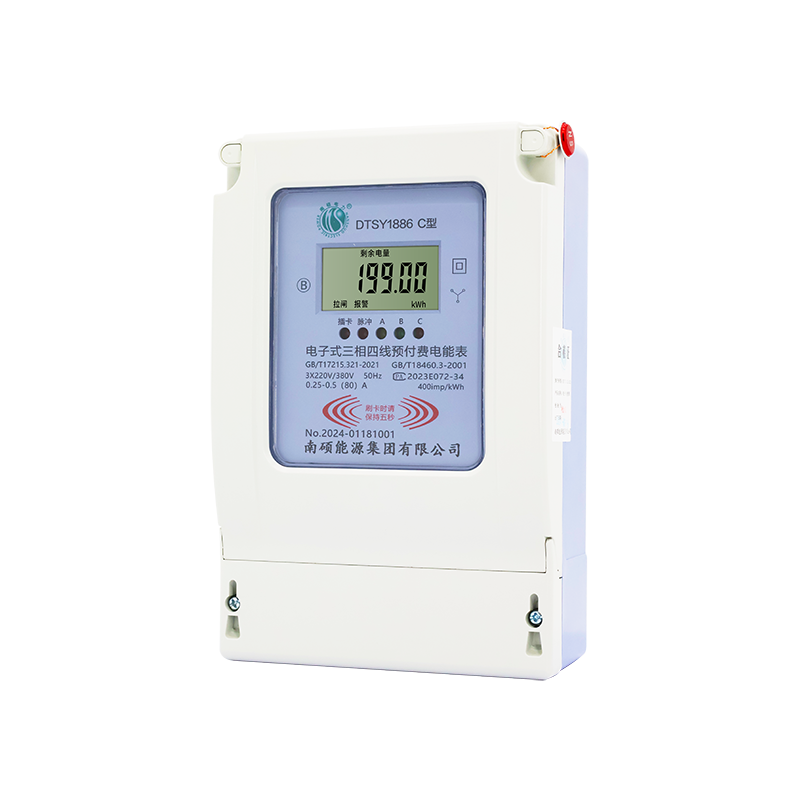

DDSY（DDS）1886系列单相智能电能表（预付费内置断电/后付费内置断电/无预付费电能表）用于计量额定频率为 50Hz 的交流单相有功电能。 DTSY/DSSY1886型电子式三相预付费电能表，采用最先进的专用集成电路设计，全自动表面贴装(SMT)生产工艺制造。电能表的线路设计和元器件选择以较大的环境允差为依据，可保证整机长期稳定工作，高精度、高过载、低功耗，可靠性能高。采用符合国际标准的先进的智能 IC 卡技术实现预付费方式，内置磁保持继电器，通过控制继电器实现控制负载的通断，实现用户先买电后用电的功能。

产品符合 GB/T17215.321-2021《A 级和B 级静止式交流有功电能表》和 GBT18460.3-2001 《IC 卡预付费售电系统第3部分:预付费电能表》的全部技术要求。

（二）技术参数

1) 主要技术参数

2) 光耦脉冲输出

▶ 安装与接线

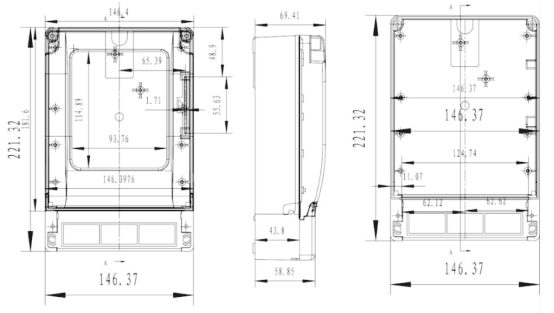

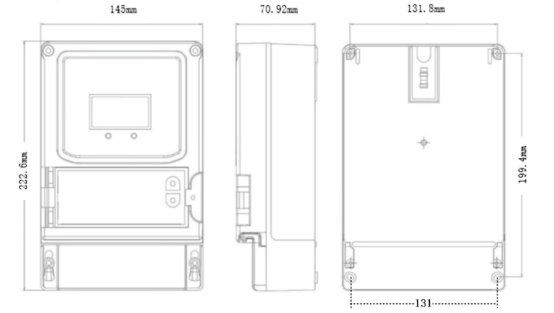

（一）电能表侧视/后视尺寸简图

1) 壁挂式-农网款

2) 壁挂式-国网款

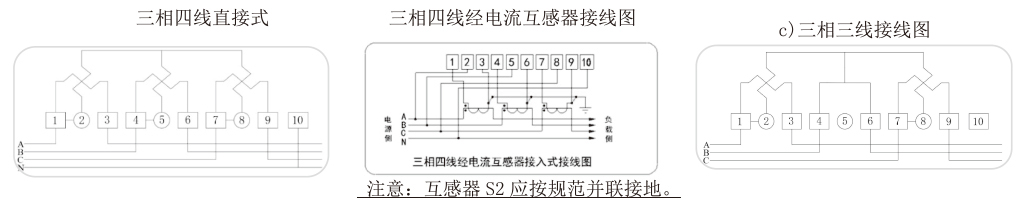

（二）端子接线图

（三）辅助端子

辅助功能端子详情见电表贴纸或尾盖标识

▶ 注意事项

1. 电能表的底板应安装在坚固耐火的墙体上，建议安装高度为1.8 米左右。

2. 运输和拆封不应受到剧烈冲击，应根据 GB/T15464《仪器仪表包装通用技术条件》规定运输和储存。

3. 电能表在原包装未拆装状态下，贮存环境温度为（-25~+70）℃，相对湿度不超过 85%，空气中应无腐蚀性气体。

4. 产品整箱叠放不应超过5箱，拆箱后单只包装的电能表叠放不应超过5只。

5. 必须按铭牌上标定的电压等级接入电压。

▶ 保修条款

1. 本产品自购买日期起 12个月内免费保修，终生维护。

2. 保修服务只限正常使用下有效。

3. 一切人为损坏、使用不当、自行拆开、使用不当等因素，不在保修范围内。

4. 保修前请确认产品未自行拆机，合格证、铅封均处于完好状态，如有拆开痕迹，本公司有权作非保修处理。

5. 如使用不当、过流、过压、过功率、摔坏等配件损坏，可以成本价维修。
