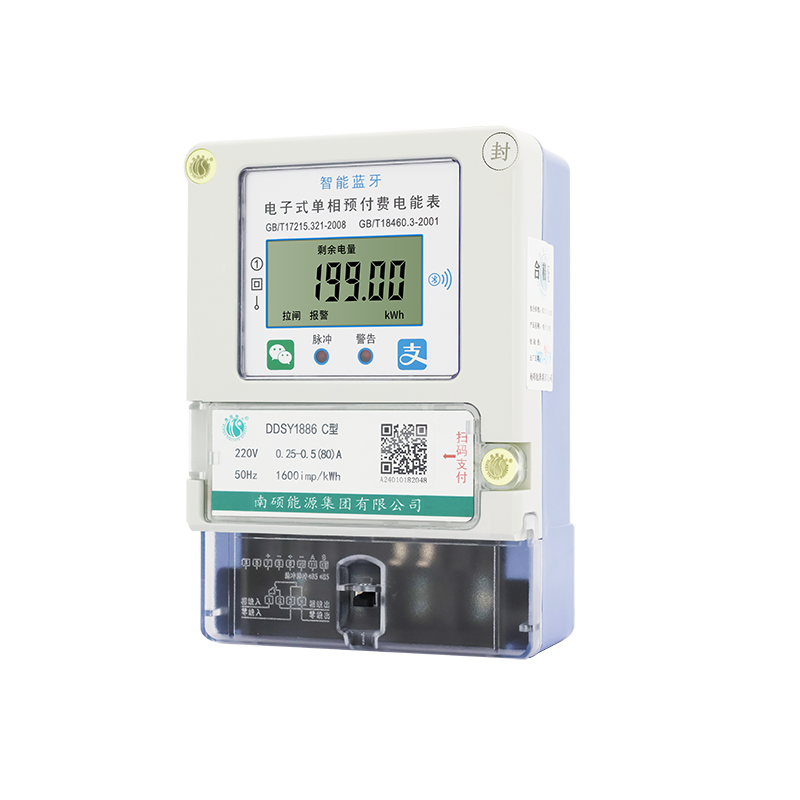

▶ 产品概述

本产品采用先进的单片机处理系统进行数据的采集、处理和保存，在传统IC预付费电表基础上增加蓝牙通信功能，通过蓝牙通讯方式和手机连接，实现手机预缴电费功能。同时具有高精度、高可靠性、高过载、自身功耗低等特点，后台系统界面设计简洁美观，流程操作便捷，用户易上手使用，完美解决房东电费收缴困难，适用于公寓、物业、园区、校园等场景，主要功能如下:

1) 在线收款：房东通过微信小程序，添加微信收款账号，租客缴纳电费后直接到达房东绑定的账；

2) 在线缴费：租客通过扫描电表二维码，实现在线缴费，支持微信支付宝双平台(蓝牙通讯距离无障碍物条件下 10米)；

3) 电子钱包预存：通过电子钱包预存，可以免去用户通过微信支付的千分之6手续费问题，租客直接转给房东，房东给水表预存电子钱包。

▶ 使用说明

（一）租客版

1. 使用前请先打开手机 蓝牙功能→ 定位功能→ 小程序 如果弹出请求蓝牙权限、位置权限时，请选择允许，如拒绝会导致小程序与电表无法连接不能充值；

2. 如果不小心点了拒绝，在小程序右上角有三个点，点击→ 设置→ 蓝牙（选择使用小程序时允许）；

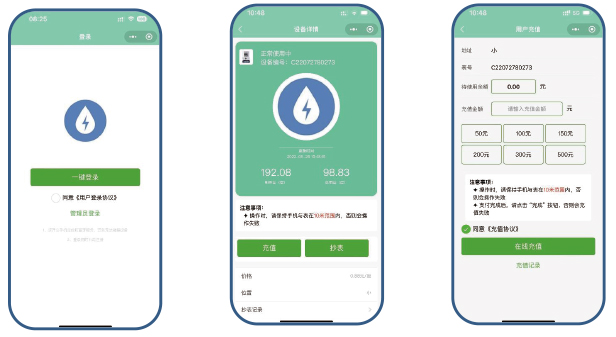

3. 使用微信扫描电表上的二维码，第一次登陆提示勾选-同意《用户登陆协议》→ 点击一键登陆；

4. 点击充值，选择充值金额，立即支付，支付页面点击“完成”提示，完成充值；

5. 可点击已经绑定的设备进去查看历史充值记录；

6. 可点击已经绑定的设备进去查看历史抄表记录；

7. 租客也可以使用管理员给该水表预存的水子钱包金额进行充值支付。

（二）房东版

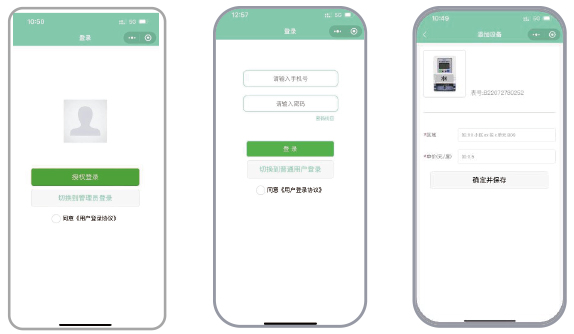

1. 使用微信或支付宝扫描电表上的二维码，按提示注点管理员登陆，第一次输入 手机号+密码 就自动注册成功；

2. 扫码添加电表，每个二维码都是独立的ID，填写电表安装的位置信息，以及相对应的单价（单价可修改）；

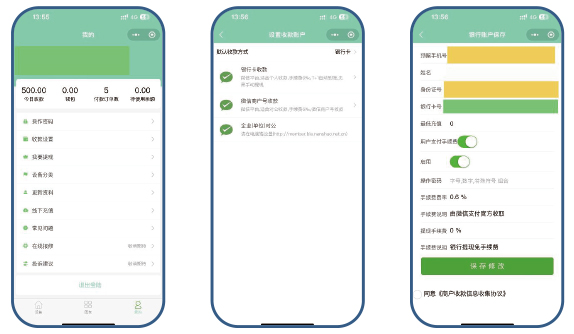

3. 根据流程提示进入 银行卡收款→ 添加→ 填写银行卡预留手机号，对应银行卡姓名，身份证号，卡号，记得一定要把启用打开，请勿关闭，然后点击保存修改即可。

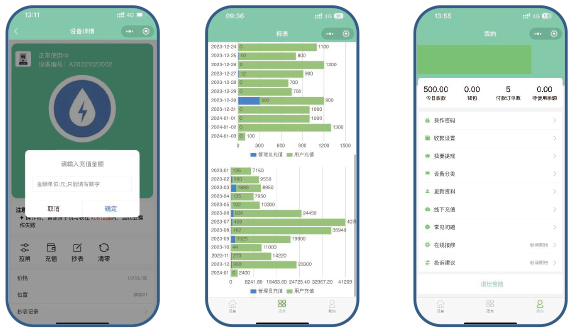

4. 进入电表详情页，可查看用电量及剩余电量信息。在此界面可修改单价，强制拉合闸，管理员可通过该界面给电表充值;

5. 设备界面页面电表右上角“三个点”按钮，有以下功能页:

1) 修改信息，修改电表价格，与安装地址；

2) 抄表记录：查看全部抄表记录；

3) 二维码：管理员可保存或打印二维码，给用户使用；

4) 删除水表。

6. 进入图表界面，可查看缴费明细，可查看每只电表的充值记录。

7. 进入“我的”界面，可修改账户密码、收款信息、设置“起充”金额，更换管理员手机号、线下充值界面；也可切换到租客版。

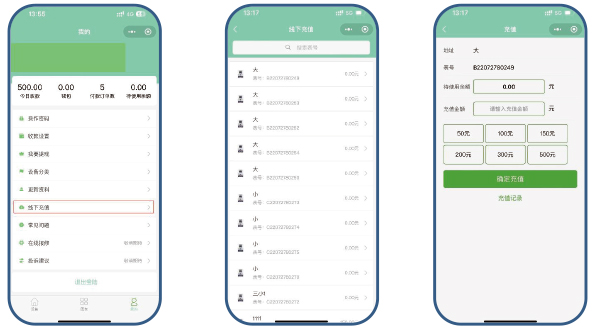

8. 线下充值功能介绍；该功能可以用户直接微信转账给房东，房东然后给该电表在系统上预存一个现金钱包，用户充值时可优先使用电子钱包金额。该功能可以免去微信支付平台收取的 6%（千分之六） 手续费。

▶ 技术性能与参数

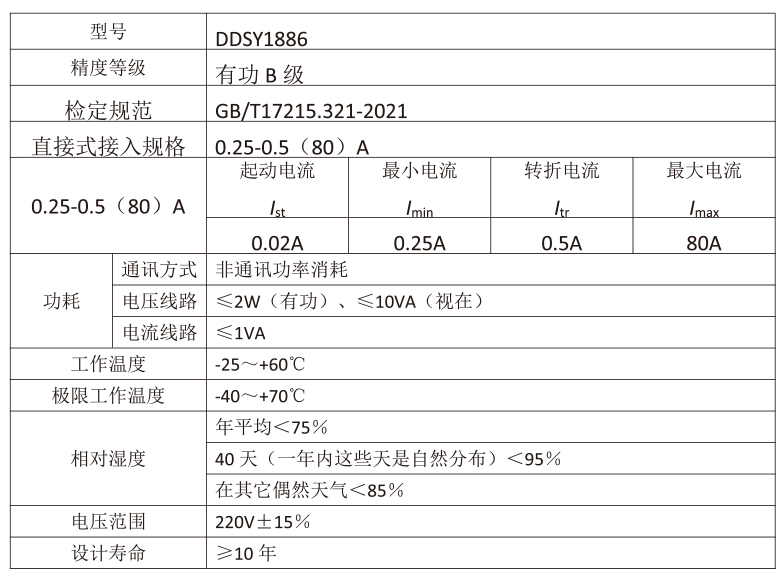

（一）技术参数

（二）脉冲输出参数

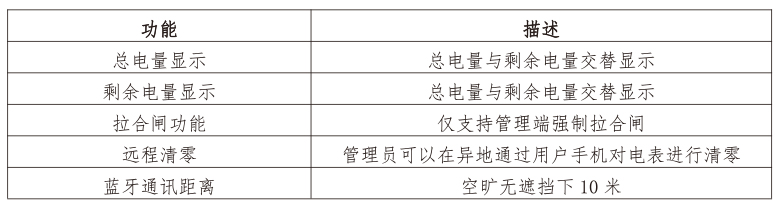

（三）软件功能

▶ 安装与接线

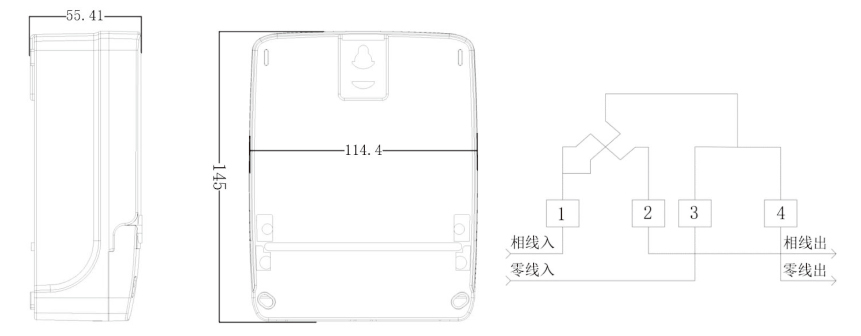

电表尺寸图

▶ 注意事项

1. 电能表的底板应安装在坚固耐火的墙体上，建议安装高度为 1.8 米左右。

2. 运输和拆封不应受到剧烈冲击，应根据 GB/T15464《仪器仪表包装通用技术条件》规定运输和储存。

3. 电能表在原包装未拆装状态下，贮存环境温度为（-25~+70）℃，相对湿度不超过 85%,空气中应无腐蚀性气体。

4. 产品整箱叠放不应超过5箱，拆箱后单只包装的电能表叠放不应超过5只。

5. 必须按铭牌上标定的电压等级接入电压。

▶ 保修条款

1. 本产品自购买日期起 12个月内免费保修，终生维护。

2. 保修服务只限正常使用下有效。

3. 一切人为损坏、使用不当、自行拆开、使用不当等因素，不在保修范围内。

4. 保修前请确认产品未自行拆机，合格证、铅封均处于完好状态，如有拆开痕迹，本公司有权作非保修处理。

5. 如使用不当、过流、过压、过功率、摔坏等配件损坏，可以成本价维修。
