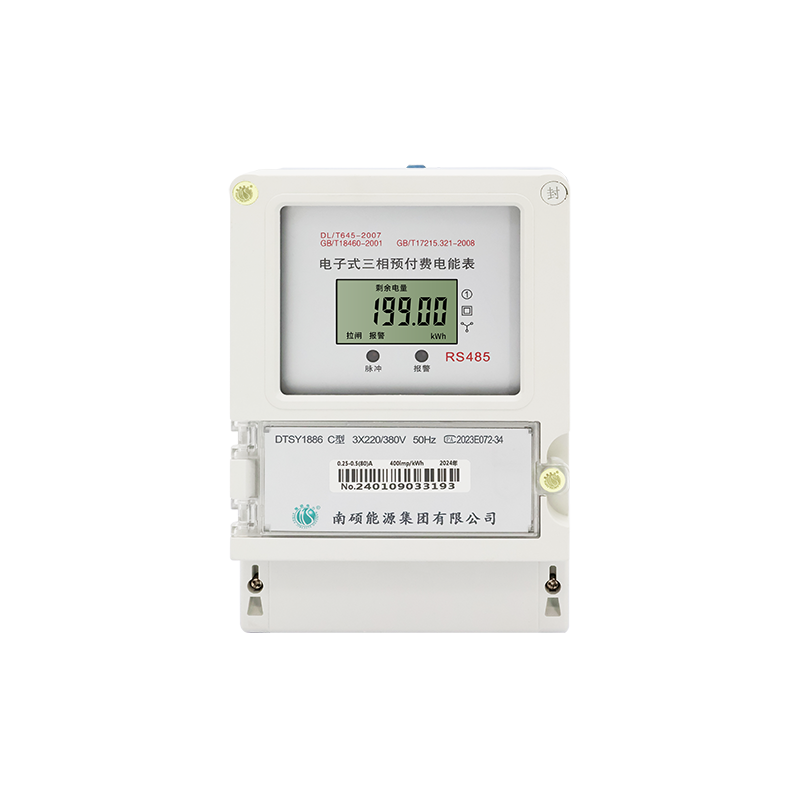

▶ 电能表参数

1. 电能表类型：全电子式电能表

2. 精度：有功B级

3. 外壳：阻燃塑料外壳

4. 尺寸：壁挂式：223*145*71mm

▶ 远程系统

1. 远程系统：智能云平台

2. 远程功能：手机充值、短信通知、远程管理、远程拉合闸、能耗分析、报表统计

▶ 综合介绍

（一）概述

DT(S)SY1886/ DT(S)S1886 型三相智能(预付费内置断电/后付费内置断电/无预付费电能表)用于计量额定频率为 50Hz 的交流三相有功电能，组合无功电能。

产品采用国家标准 GB/T17215.321-2021《交流电测量设备 特殊要求 第 21 部分:静止式有功电能表(A 级和B级)》电力标准及其备案件等设计制造。它以 MCU 模块技术为基础，采用现代微电子技术、计算机技术、电测量技术级高精度计量芯片,数据通信技术以及先进的 SMT制造工艺研制而成。具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业的电能测量及用电自动化管理领域。根据电能表有关国际(IEC)和我国电力标准:GB/T 17215.301-2007《多功能电能表 特殊要求》，DL/T 645-2007《多功能电能表通信协议》及其备案件，等设计制造它集计量、费控、监控、报警、显示、远程通讯功能于一身，实现单个居民用户的用电计量和用电信息采集存储，并支持通过内置 4G 网络或外接采集器来实现远程充值、参数设置及控制功能的电能表。

（二）技术参数

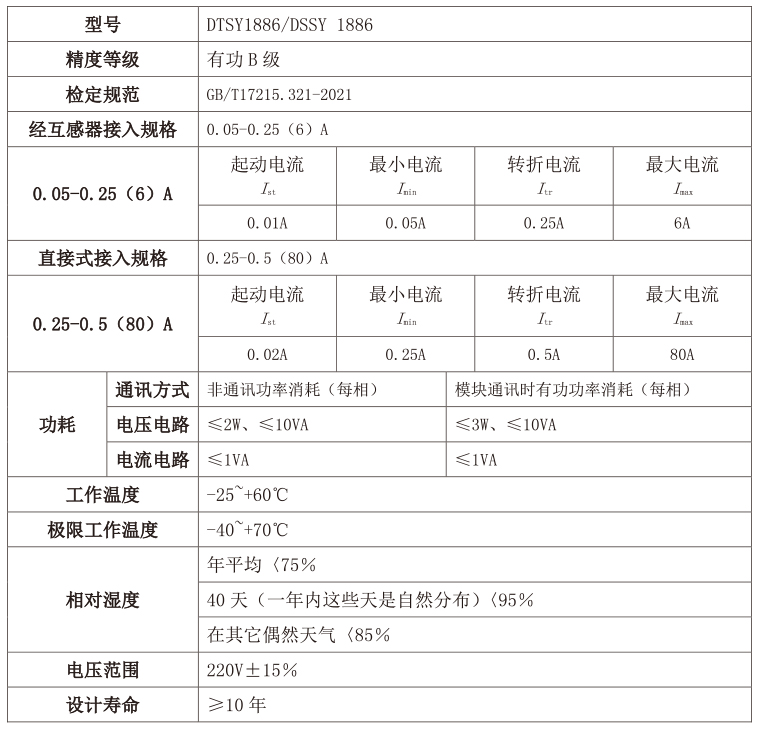

1) 主要技术参数

2) 光耦脉冲输出

3) 电能计量-电网参数测量

计量正向有功总电能，并实时测量各相实时电压、电流、有功功率、功率因数等，测量误差(引用误差)不超过士1%。

4) 预付费功能(无预付费电表无此功能)

通过远程充值将电费金额预存入电能表中，即“先充值，后使用”。电费金额在电能表内部进行实时计算，同时支持远程随时获取用电信息和金额。

剩余金额低于报警金额时提示，剩余金额为零时自动拉闸断电，充值后自动恢复供电(详见 3.4报警金额显示)。

5) 远程拉合闸(无预付费电表无此功能)

a. 电能表内置磁保持继电器，具有性能稳定、功耗低等优点，通过控制继电器的开关来控制用户电力的通断。

b. 电能表可输出信号，控制继电器开关。

c. 电能表拉闸时继电器断开，用户断电:合闸时负荷开关闭合，用户通电:

d. 配合 4G/485 通信，实现远程手动拉合闸功能。

6) LED 指示、脉冲/拉闸输出

有功功率脉冲
指示脉冲输出，功率脉冲常数具体数值见铭牌。

报警指示
指示电能表拉闸或预警状态。 a. 常亮：即电能表已经拉闸； b. 闪烁：即电能表剩余金额低于预警金额。

7) 4G 通信(选配)

采用内置 4G 通信模块，不会对电能表自身的性能、运行参数以及正常计量造成影响。

电能表通电后，4G 模块自动寻找附近基站的并连接 4G 网，若楼房内信号差可外接天线延伸到信号好的开阔地，便于电能表联网。

8) 485 通讯(标配)

预留 485 端子，可单独通过485端子与电能表通讯，也可通过 485端子与采集器连接。

电能表通电后，4G 模块自动寻找附近基站的并连接 4G 网，若楼房内信号差可外接天线延伸到信号好的开阔地，便于电能表联网。

▶ 安装与接线

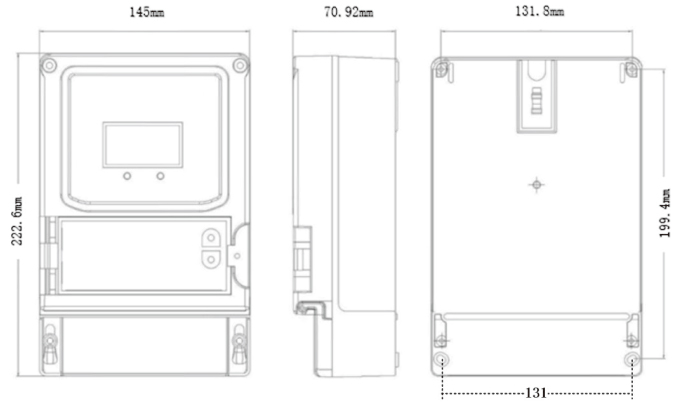

（一）电能表侧视/后视尺寸简图

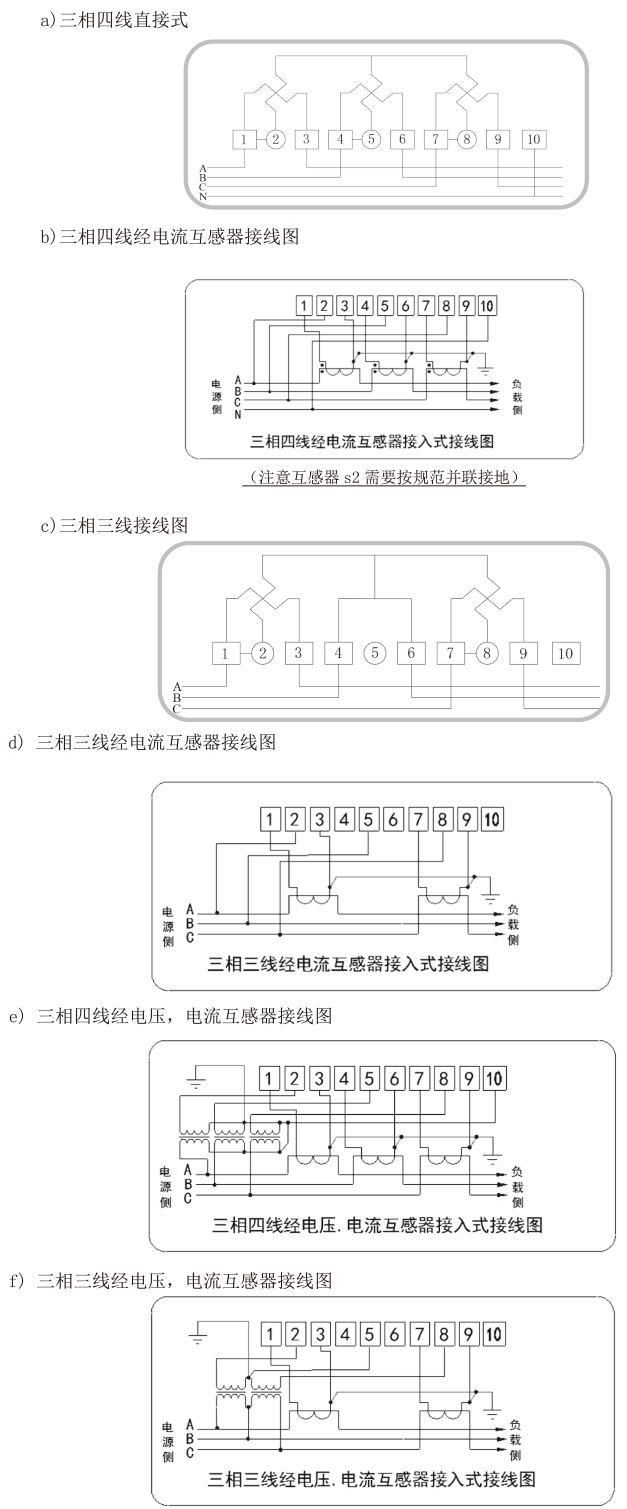

（二）端子接线图

（三）辅助端子

具体辅助功能端子位号详情见电表贴纸或尾盖标识。

（四）外置断电辅助端子

1) 常开端子

a. 电表合闸时：常开与公共端为断开状态；

b. 电表拉闸时：常开与公共端为闭合状态；

c. 属于无源端子，不输出任何电压。

2) 公共端子

属于无源端子，不输出任何电压。

3) 常闭端子

a. 电表合闸时:常开与公共端为闭合状态；

b. 电表拉闸时:常开与公共端为断开状态；

c. 属于无源端子，不输出任何电压。

▶ 注意事项

1. 电能表的底板应安装在坚固耐火的墙体上，建议安装高度为1.8 米左右。

2. 运输和拆封不应受到剧烈冲击，应根据 GB/T15464《仪器仪表包装通用技术条件》规定运输和储存。

3. 电能表在原包装未拆装状态下，贮存环境温度为(-25~+70)℃，相对湿度不超过 85%，空气中应无腐蚀性气体。

4. 产品整箱叠放不应超过5箱，拆箱后单只包装的电能表叠放不应超过5只。

5. 必须按铭牌上标定的电压等级接入电压。

▶ 保修条款

1. 本产品自购买日期起 12个月内免费保修，终生维护。

2. 保修服务只限正常使用下有效。

3. 一切人为损坏、使用不当、自行拆开、使用不当等因素，不在保修范围内。

4. 保修前请确认产品未自行拆机，合格证、铅封均处于完好状态，如有拆开痕迹，本公司有权作非保修处理。

5. 如使用不当、过流、过压、过功率、摔坏等配件损坏，可以成本价维修。
